ギャラリー

キット構成

Model

• Model: Keyball61
• Mount: PBC
• Size: 40%

Layout

• Number of keys: 42
• Layout: Column-Staggered
• Split: Yes

Case

• 3D Printed Case

Switch and Caps

• Switch: JWK Ultimate Black
• Keycap: No-Brand

Features

• Double Rotary Encoder

メモ

• 扇状にスイッチが配された独特な形状のキーボード
• バランスよくまとめられたケース、かなりかっこいいデザインに惚れ惚れする
• • 部分的にアクリルパーツが配されていてアクセントになっている
• GEIGEIGEIST さんの設計
• • この方は他にも TOTEM を設計している
• Corne のように基板に切込みがあって 36-42 キーを選択可能
• 小指のキー数が少ないのも特徴
• • 小指で押しにくいキーを取っ払っていて、操作のしやすさを追求した結果だということがわかる
• 美しくてレベルの高いキーボード
• • PCB すら美しくて感動した

ギャラリー

キット構成

Model

• Model: Helix beta
• Mount: PBC
• Size: 60%

Layout

• Number of keys: 64
• Layout: Ortholinear
• Split: Yes

Case

• Acrylic Switche, Bottom Plate

Switch and Caps

• Switch: JWK Ultimate Black
• Keycap: No-Brand

メモ

• 自作キーボードの時代を彩った代表的なモデル
• 格子状に整列したスイッチが美しい
• 黒ベースでキーキャップのレジェンドを差し色にした
• • キーキャップは透過するタイプ
• 60% で、下段や親指に十分なキーが配されていて、いろいろな操作ができる
• • 実際使ってみると、最下段の小指型はちょっと押しにくいので MiniAxe のような形になっていくんだなあと思った

ギャラリー

キット構成

Model

• Model: Maglit40
• Mount: Integrated
• Size: 40%

Layout

• Number of keys: 43
• Layout: Staggered
• Split: Yes

Case

• 3D Printed Case

Switch and Caps

• Switch: JWICK White Switch Linear
• Keycap: Chosfox Blue Samurai PBT Doubleshot

メモ

• 一体型としても使用できる左右分割キーボード
• 写真はすべて合体した状態だが、中央から分割できる
• 左右の接続に磁気ポゴピンを採用した珍しいキーボード
• • よくある TRRS ケーブルではないため、配線がスッキリして良い
• ケースデータが公開されているため、自分でケースを 3D プリントした
• • ケース素材はブラックレジン
• • 塗装するともっとかっこよくなりそう
• スイッチの装着によってキー配列が US/JIS で選択できる
• • IOS エンターキーを装着できるのは魅力

ギャラリー

キット構成

Model

• Model: Keyball61
• Mount: PBC
• Size: 60%

Layout

• Number of keys: 61
• Layout: Column-Staggered
• Split: Yes

Case

• Acrylic Switche, Bottom Plate

Switch and Caps

• Switch: WS Silent Linear
• Keycap: Chosfox Blue Samurai PBT Doubleshot / XDA DyeSub PBT 9009

メモ

• トラックボールを搭載した大ヒットモデル
• 手をマウスに移動する必要がなく、圧倒的な使いやすさを実現
• 親指キーはロープロファイルスイッチを装着可能で、ここでも扱いやすさに対するこだわりを感じる
• 60% でキー数が十分あり、はじめての自作キーボードでも困らないサイズ感
• 完成度高い、素晴らしいモデル

ギャラリー

キット構成

Model

• Model: Wings42
• Mount: PBC
• Size: 40%

Layout

• Number of keys: 42
• Layout: Column-Staggered
• Split: Yes

Case

• Acrylic Switch Plate
• FR4 Middle, Bottom Plate

Switch and Caps

• Switch: Kailh Choc Pink
• Keycap: Gravity Keycaps Choc

メモ

• Daily Craft Keyboard さんのオリジナルモデル
• Clew44 の思想を受け継いだキーレイアウト
• そしてその薄さに驚く、薄い！
• ケースはアクリル＋FR4を積層していて、小さい割に重量を感じる
• キーキャップも、同店オリジナルの Gravity Keycaps を装着
• Wings42 は Gravity Keycaps の組み合わせてこそ真価を発揮する。
• ProMicro カバーの上にキーを拡張できる機構を持っている。すごい
• 完成度高い、素晴らしいモデル

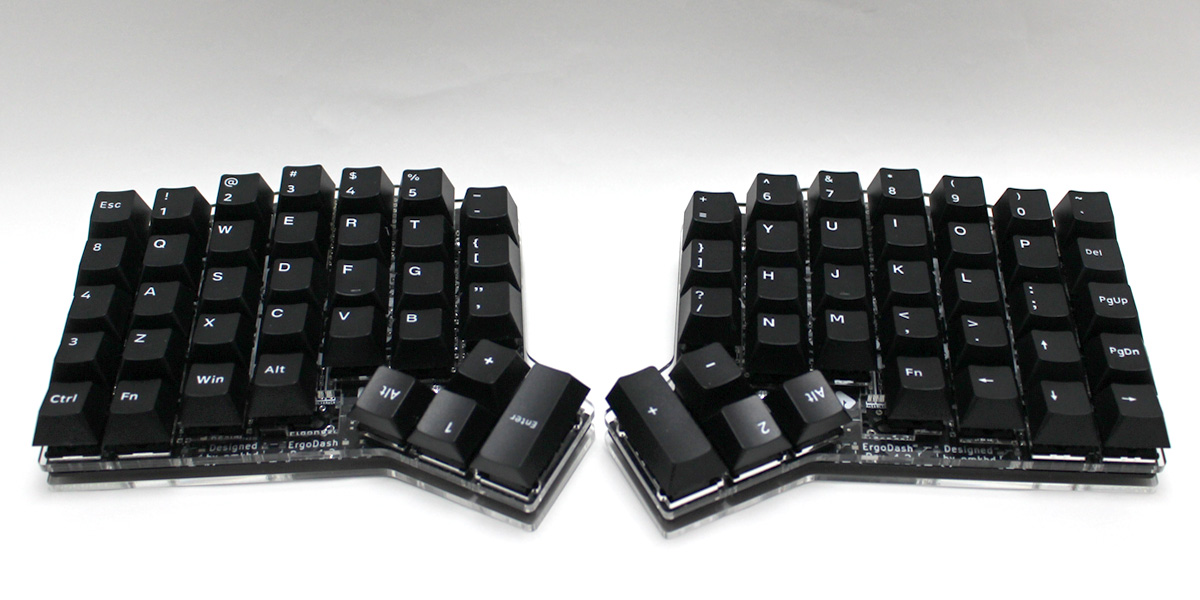

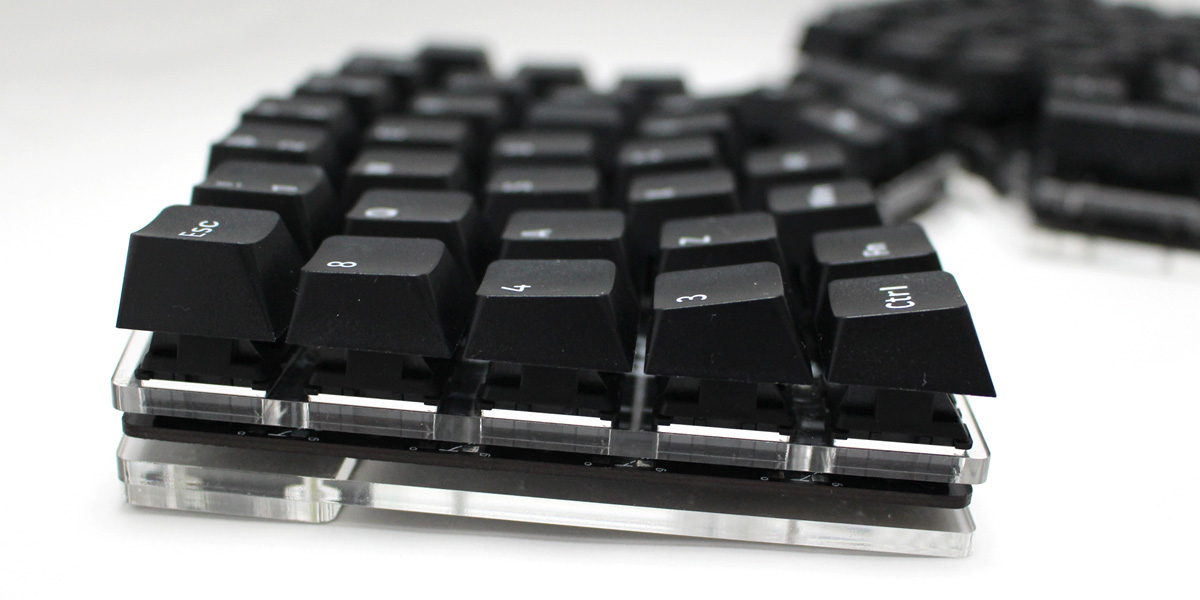

ギャラリー

キット構成

Model

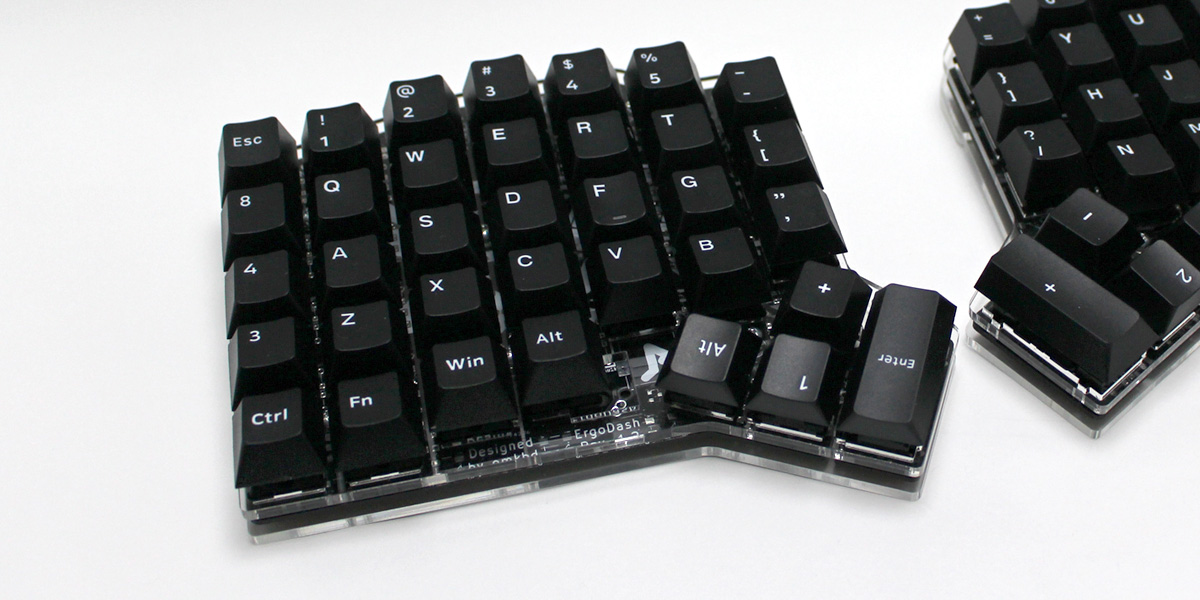

• Model: ErgoDash - 親指あり
• Mount: Sandwich
• Size: 60%

Layout

• Number of keys: 66 - 70
• Layout: Column-Staggered
• Split: Yes

Case

• Acrylic 3mm

Switch and Caps

• Switch: Cherry Red
• Keycap: XVX and Tai-hao

メモ

• 自作キーボードの人気を支えてきたモデル
• キー数が多く、しかも親指付近のキー配置を選択できる
• キーレイアウトの自由度の高さから、はじめての自作キーボードにも良い
• キー数が多く、ルックスもゴツ目でメカ感が良い
• キーキャップは引き締まる黒を選択

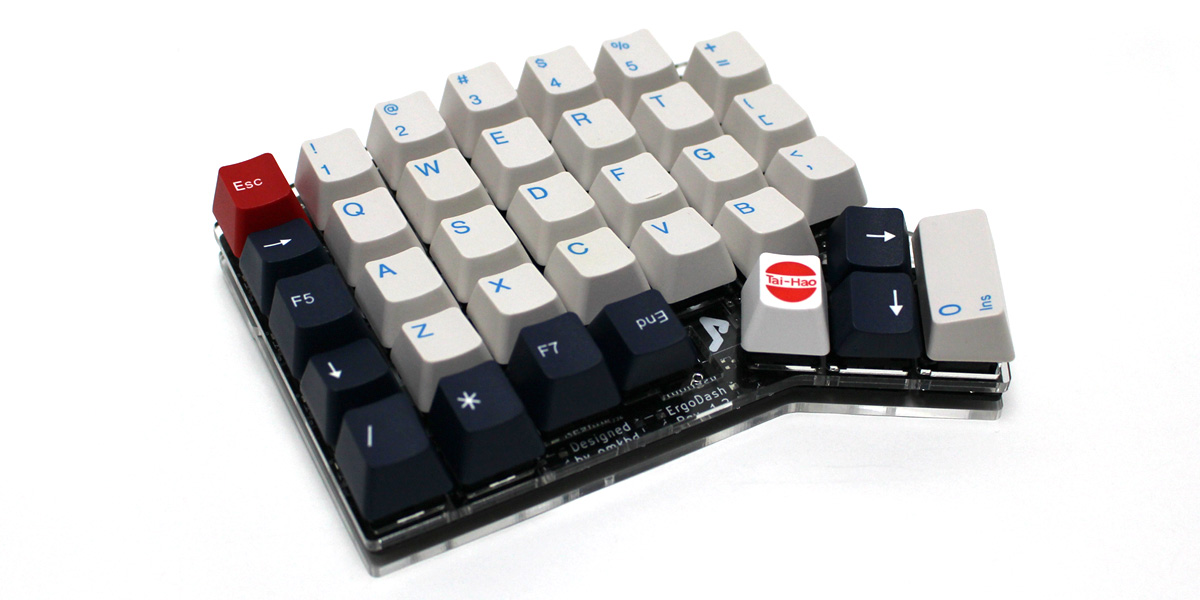

• キーキャップのバリエーションとして Tai-Hao に付け替えた写真も掲載。こっちのカラーも良い
• キャップでおおきく表情が変わるのは、自作キーボード活動ならでは

ギャラリー

キット構成

Model

• Model: cocot46plus
• Mount: Sandwich
• Size: 40%

Layout

• Number of keys: 46
• Layout: Column-Staggered
• Split: No

Case

• FR4 Top Plate
• Acrylic Bottom Plate

Switch and Caps

• Switch: JWK Ultimate Black 63.5g
• Keycap: MDA Big Bone

Features

• Incorporated with a trackball and a rotary encoder

メモ

• 中央にトラックボールを配した人気モデル
• 「キーボードは自作で運指が減るのに、マウス操作する手だけ疲れる」を解決した
• 中央のスペースにより、適度に型を開いた姿勢で操作できる
• 見た目も整っていて超かっこいい
• 標準ケースだが、ボトムが透明アクリルのためアンダーグロー LED が映える設計
• スイッチはコスパの良い JWK JWICK の黒を採用
• キーキャップは背を低くした SA とも言える MDA を採用
• 形状が派手なので、グレー＋ブラック＋ダークレッドで、アクのないカラーリングとした

ギャラリー

キット構成

Model

• Model: Mint60
• Size: 60%

Layout

• Number of keys: 66
• Layout: Staggered
• Split: Yes

Case

• Acrylic Plate 2mm Mat Clear

Switch and Caps

• Switch: Gateron Silent Red
• Keycap: OEM

メモ

• 限りなくノーマルなロースタッカードの左右分割キーボードといえる Mint60
• 一体型からほぼゼロコストで左右分割に移行できる点が魅力
• 比較的オーソドックスなキー配列
• 明るめのキーキャップをあわせ、スタンダードなキーボードっぽくまとめた
• Mint60 は親指のレイアウトを好みにできるのが魅力
• アクリルが 2mm ということもあり、このマットクリアは割れやすいかもしれない

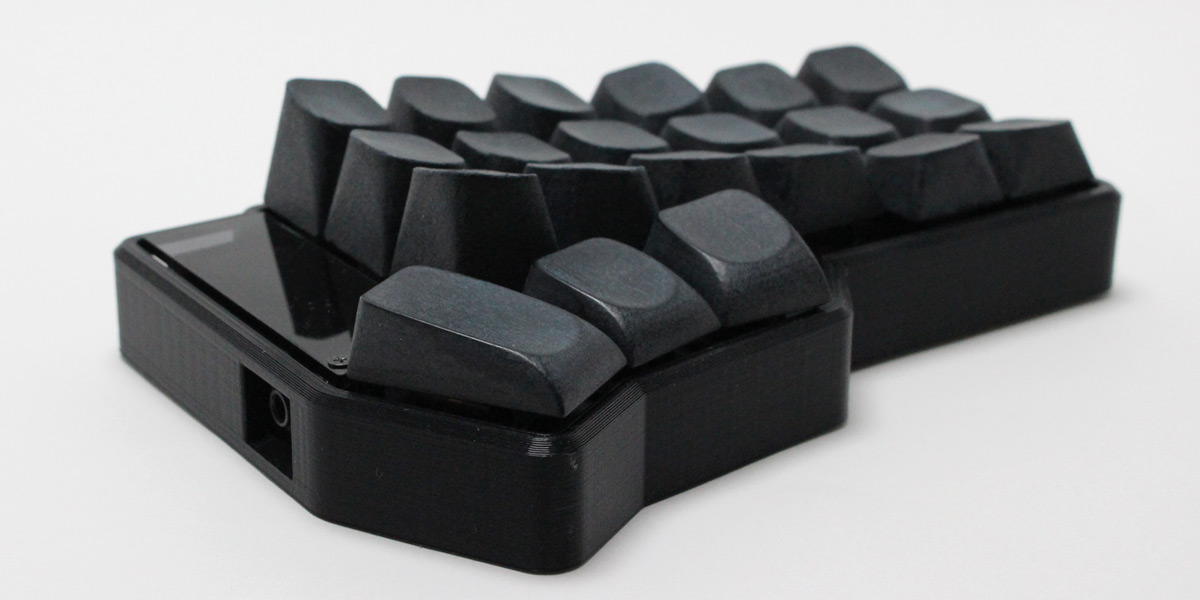

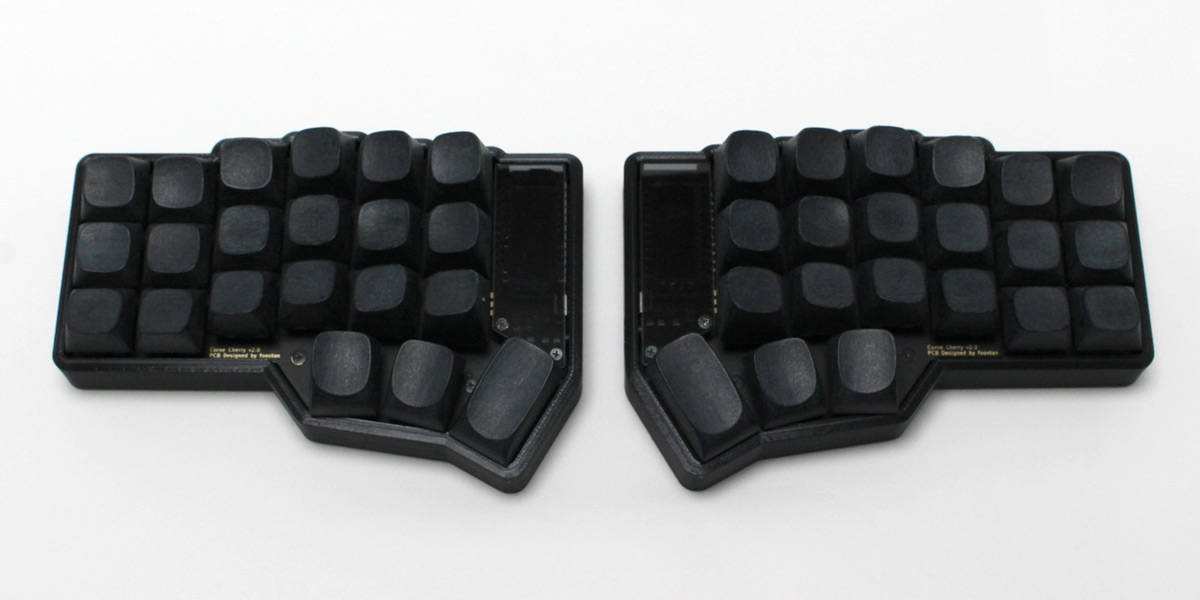

ギャラリー

キット構成

Model

• Model: Corne Cherry
• Mount: Sandwich
• Size: 40%

Layout

• Number of keys: 42
• Layout: Column-Staggered
• Split: Yes

Case

• FR4 Top Plate
• 3D Printed Case

Switch and Caps

• Switch: Gateron Ink Black
• Keycap: “3D” Keycaps

Features

• 3D Printed Parts Assembly

メモ

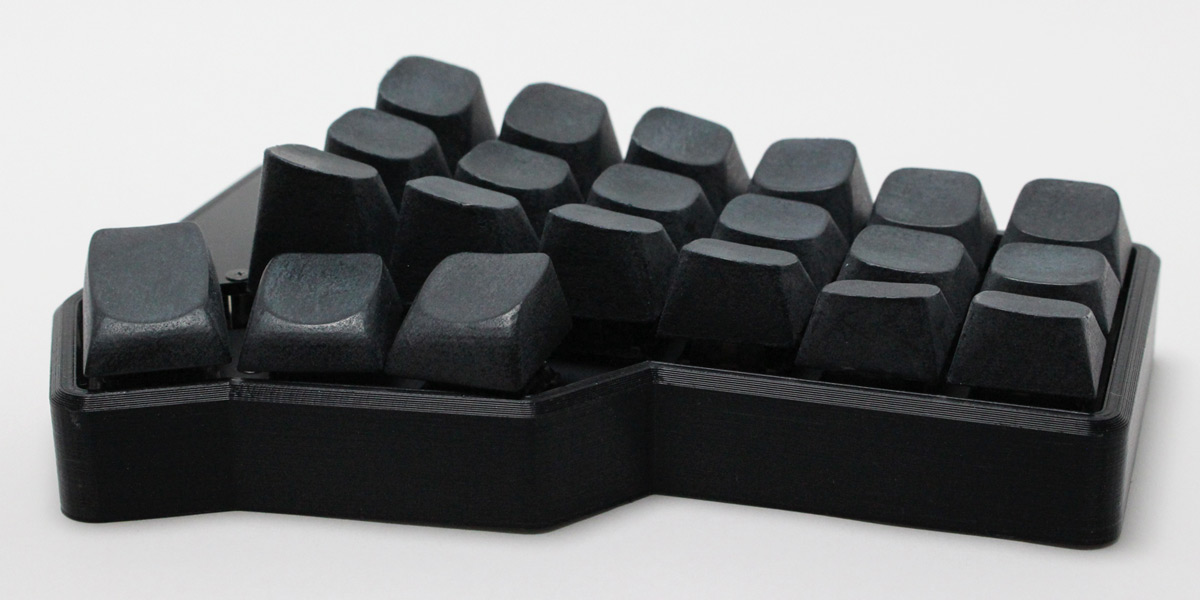

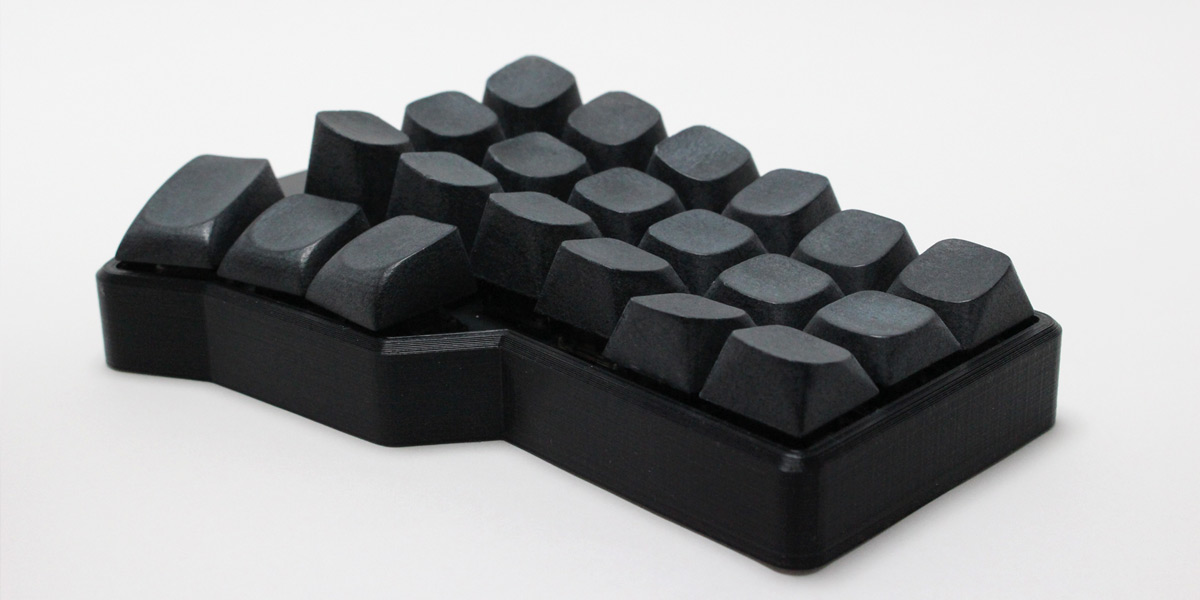

• 3D プリント品を装着してゴテゴテにパワーアップした Corne
• キーキャップは DMM.make で、ケースはフリマサイトで販売しているものを装着した
• 3D キーキャップは想像以上に操作しやすい
• さらにルブ済み Gateron Ink Black の滑らかな動作でタイピング体験がかなり向上した
• ハコ型ケースは内部ホコリの対策となるため、なるべく装着したいよね
• ただ、3D プリント素材によるためか、ケースを付けたことによる打鍵音の改善はあまり見られなかった
  むしろ内部の反響が強くなり、ポコポコと軽めの音となったように感じた
  内部にウレタンシートを貼って対策した
• 見た目も使用感も良いが、親指キーがわずかにケースと干渉するため、キャップ交換を強いられた。残念。
• やっぱり Corne シリーズは良い

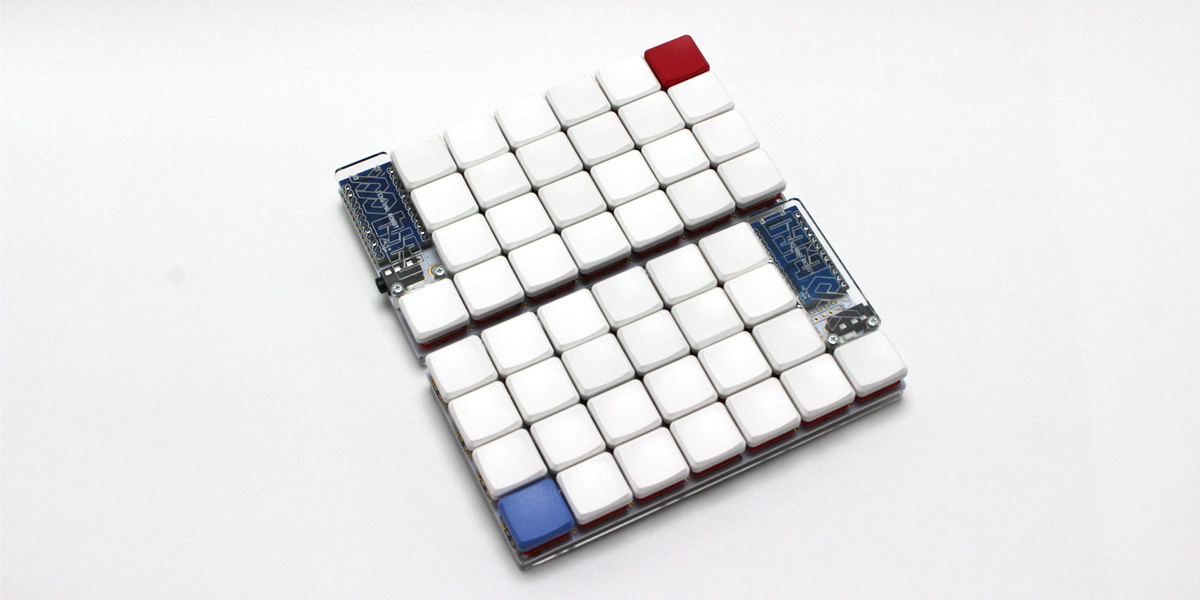

ギャラリー

キット構成

Model

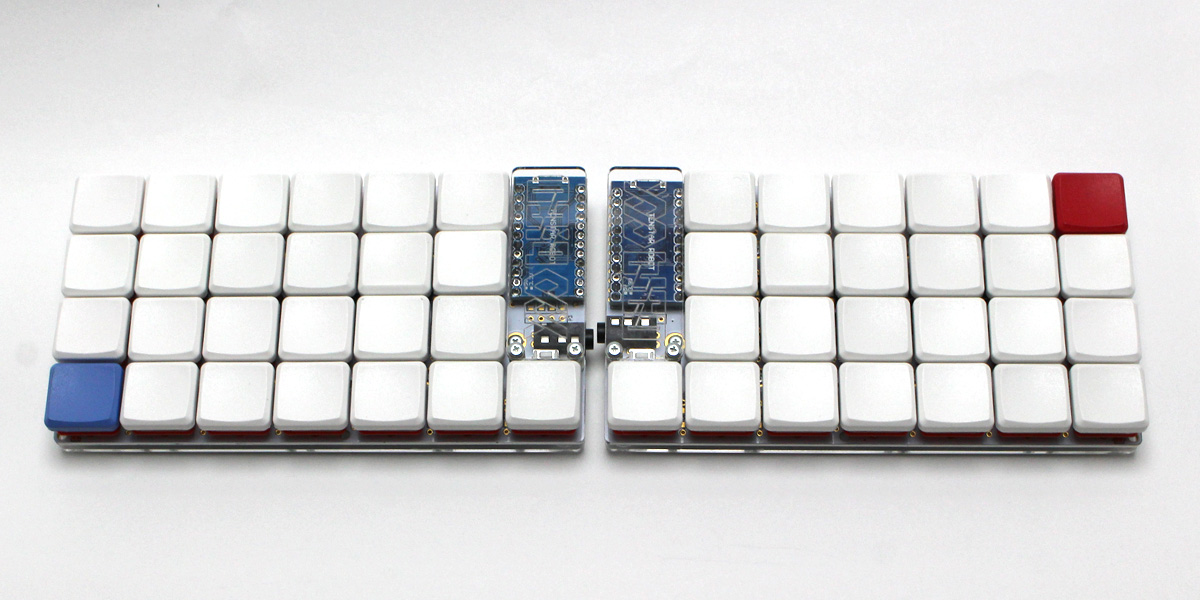

• Model: Helix Pico
• Size: 40%

Layout

• Number of keys: 50
• Layout: Ortholinear
• Split: Yes

Case

• Acrylic Plate 2mm Clear

Switch and Caps

• Switch: Kailh Choc Pro Red
• Keycap: MBK

Features

• Small Key Pitch ( 18mm x 17mm )

メモ

• 格子配列（オーソリニア） Helix のミニバージョン
• 「狭ピッチ (Small Key Pitch) ってどうなの？」と思っていたので手が伸びなかった
  実際に使ってみると押し間違いもないし、移動量が減ってコンパクトで良い
• アクリルはクリア色へと交換し、見た目のスマートさがアップした
  キットではアクリルが蛍光色でアクセントが強いが、強い色が入ることでキャップとあわせにくくなるが、クリアなら合わない色はない

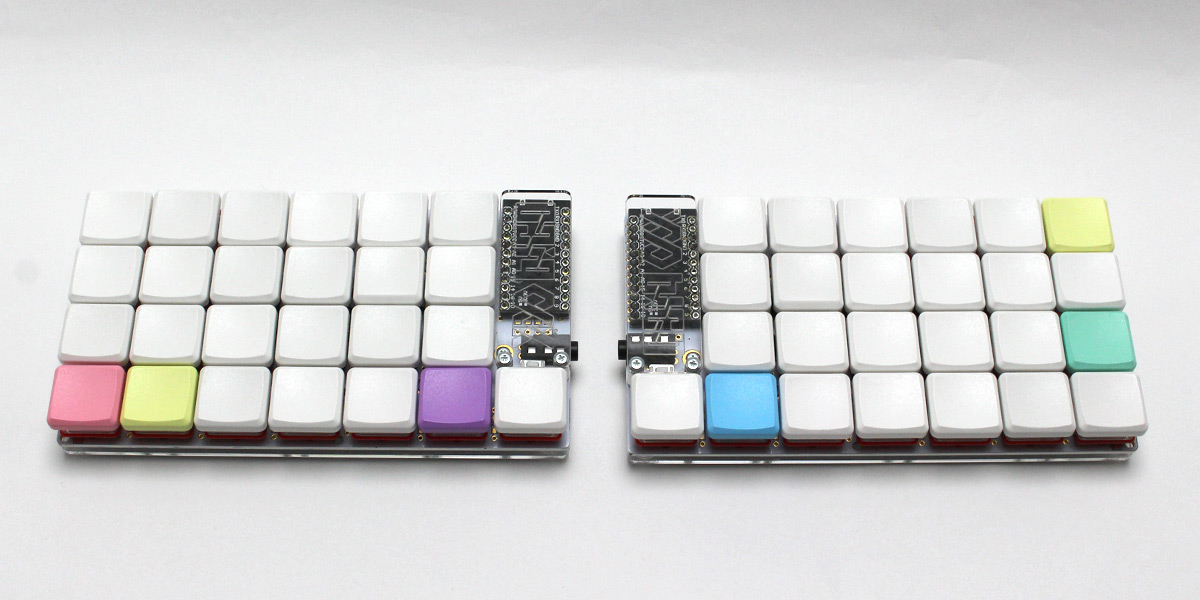

• MBK のパステル系カラーキャップを複数組み合わせカラフルにした
  KAT Milkshake を意識しているが、ひな祭りの 菱餅 と揶揄されたのが悲しい
• 基盤のサイドはガンダムマーカーの白で塗装している
• 黒基盤なら油性ペンで色付けがかんたんだが、油性ペンで白は表現できず、塗装系を使うこととなる
  塗料は液だれしやすく着色が難しい上、こするとすぐ剥がれてしまう
  やらないよりはずっと良い

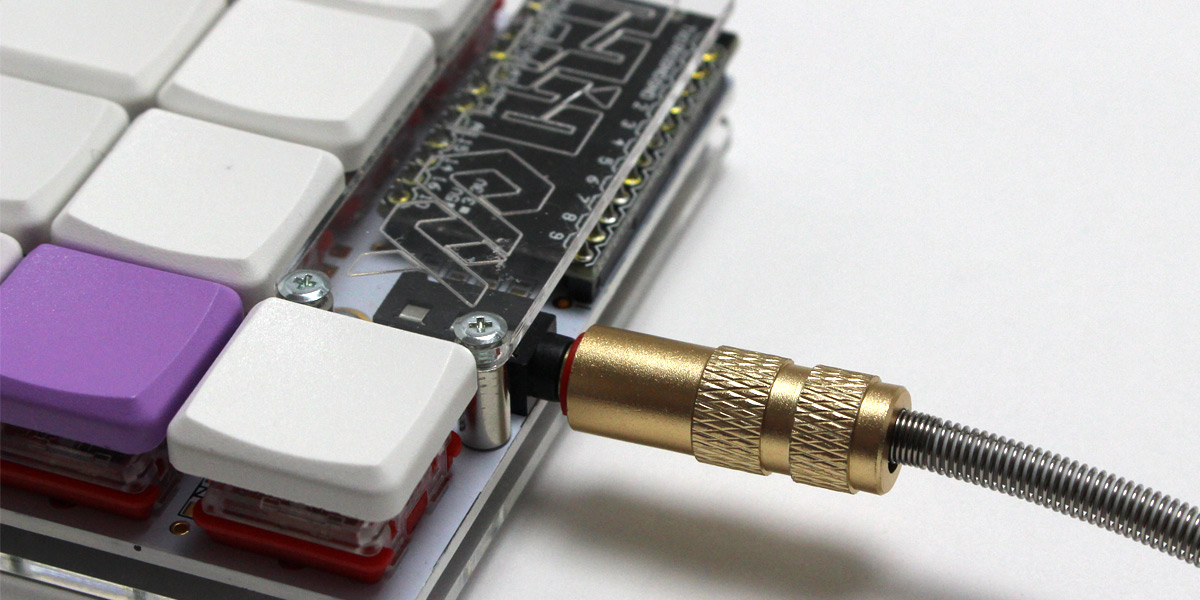

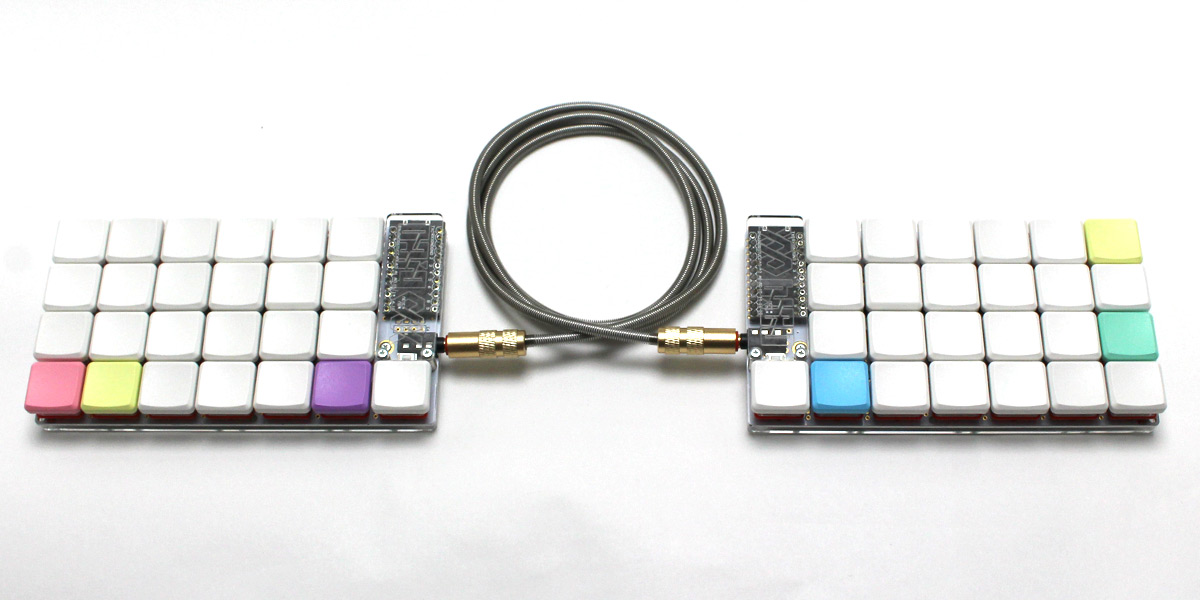

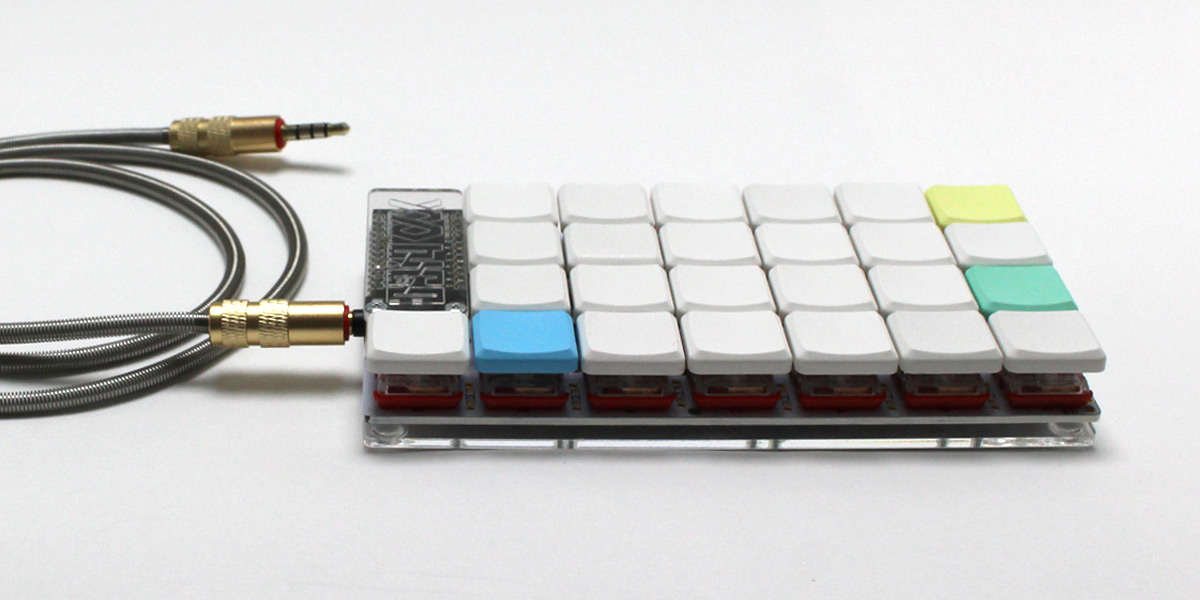

• メタル調の TRRS ケーブルをあわせたところ大変良かった
